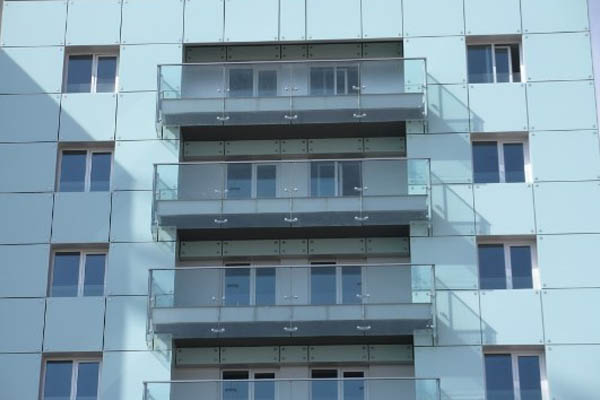

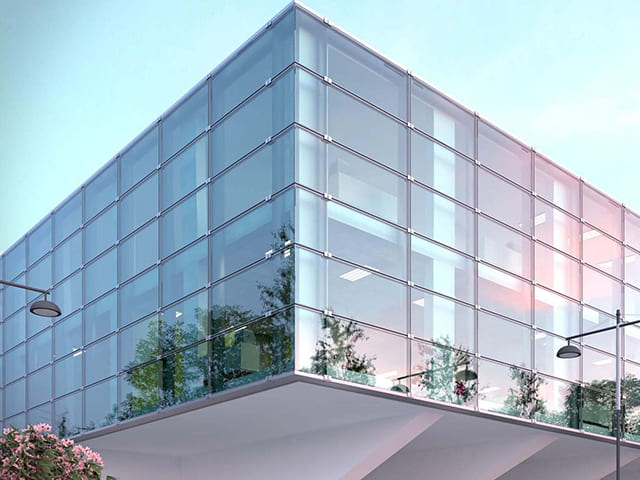

Варианты применения планарного остекления

Преимущества

Экономия на обслуживании

Экономия на обслуживании

Монтажные работы в кратчайшие сроки

Монтажные работы в кратчайшие сроки

Устойчивость к большим нагрузкам

Устойчивость к большим нагрузкам

Долговечность

Долговечность

Точечная система крепления

Крупногабаритные стеклянные панели монтируют без привычных громоздких рам-секций. Прозрачные конструкции фиксирует специальная система с тросовыми элементами. Технологию планарного остекления запатентовали в Англии (компания Pilkington).

Способ остекления, создающий визуальную легкость и элегантность фасада, применяется на зданиях любой геометрии, масштаба, форм. Его используют на объектах, где запланирована традиционная облицовка внешних стен стеклом на основе стоечно-ригельной системы.

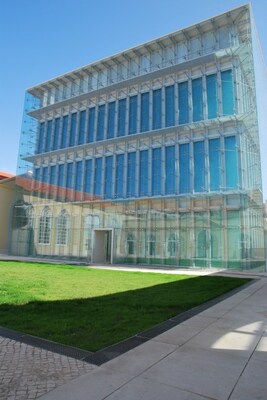

Система востребована в конструкциях двойного фасада. В них стеклянные панели выполняют внешнюю декоративную роль. При создании внутреннего фасада задействуют алюминиевые профили.

Выделяют два варианта планарного остекления. В одном случае используются зажимы, а в другом – особая фурнитура спайдер (spyder).

Итальянская компания получила патент на точечное крепление стеклопакета на зажимах в 2004 году. По новой технологии многофункциональная система со сферическим элементом не требовала сверление стекла при монтаже. Панорамные фасады и другие структуры можно создавать с разными углами и наклоном. В систему крепления входят две полусферы (капсулы), расположенные между внешним и внутренними алюминиевыми зажимами. Прижим и опора соединяются между собой винтом. Когда полусферу помещают в паз, прижим вместе со стеклянным полотном создает сферический узел. Покрытие зажима выполняют из алюминия с оттенками по шкале RAL, нержавеющей стали.

Остекление на зажимах (Lilli Systems)

Особенность системы: можно комбинировать различные материалы. Например, благодаря зажиму, стеклянное полотно заменяют на дерево, камень (гранит) и т.п. В качестве внутреннего стекла для экономии используют триплекс.

Установка Lilli Systems допускает монтаж кронштейна с терморазрывом. Он устойчив к сезонным перепадам температур, работает в суровом климате. Конструкции со сферическими сегментами подходят для административно-коммерческих объектов и для частных домов (например, для создания зимних садов). С их помощью реализуют проекты фасадов двойной кривизны.

В состав Lilli Systems также входит система вентилируемых фасадов из камня с алюминиевой обвязкой по периметру. Она позволяет устанавливать полотна с большими габаритами (максимальный размер 3,6х1,2 м) с использованием керамических плит. Толщина керамики равна 1 см. При этом вес фасада не сильно утяжеляет всю конструкцию.

Системные элементы Lilli Systems также включают створки с фрикционным открыванием. Они корректно вписываются в дизайн планарного фасада.

Остекленные конструкции удобны в эксплуатации. Их легко отремонтировать, отрегулировать или заменить отдельные элементы многофункциональной системы Lilli Systems.

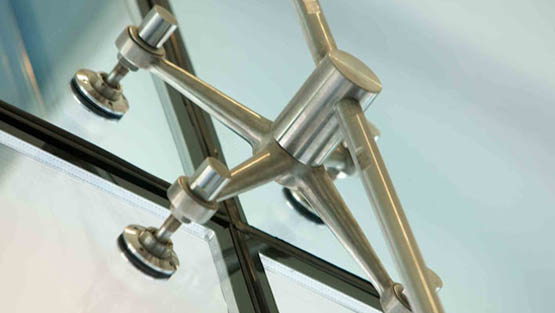

Сходство основной детали крепления — спайдера — с пауком (англ. spyder) дало название самой системе. Базовую фурнитуру изготавливают из нержавеющих сплавов, поверхность покрывают матовой/полированной сталью. Спайдер можно окрасить по каталогу RAL.

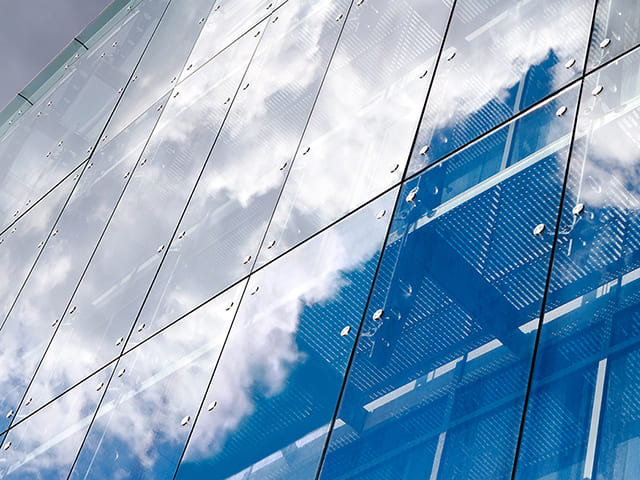

Спайдерное остекление (Spyder Systems)

В лучи спайдера встраивают крепежный стальной элемент: рутель. Он прочно соединяет стеклопакет с кронштейном.

Остекление может быть холодным (одинарным) или теплым. Отличие заключается в системе крепления, заполнении. При холодном типе в стекле просверливают отверстие, в него помещают рутель. Когда применяется стеклопакет, то крепежный элемент фиксируют за внутренним стеклом. Рутель монтируют в заводских условиях, чтобы убрать мостик холода между помещением и улицей.

В спайдерном остеклении используется только закаленное стекло. Перед установкой проводят тест на вкрапления компонентов сульфида никеля. Это необходимо, чтобы исключить самопроизвольное разрушение стеклопакета на фасаде.

Рассмотрим основные варианты несущих профилей для спайдерного остекления.

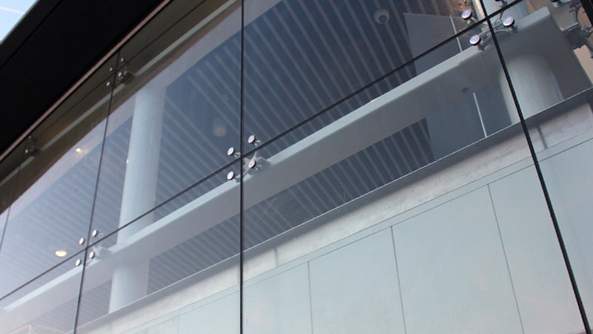

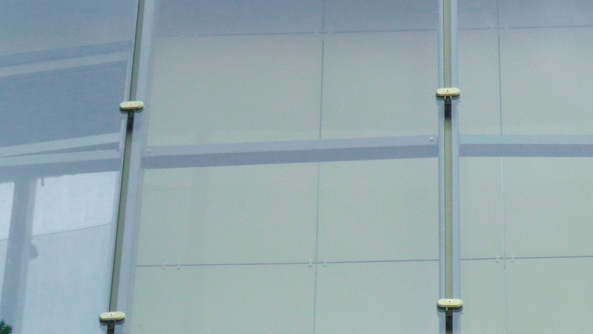

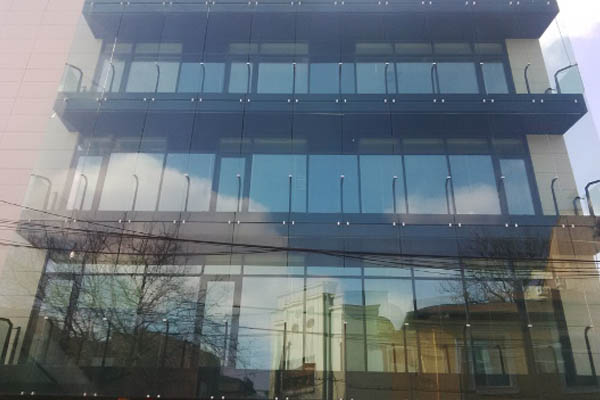

Металлокаркас
Металлокаркас

Монтировать новую систему требуется на всех объектах. Иногда спайдеры можно закрепить на существующих каркасах. Для фиксации зажима используют специальные переходные устройства. Они входят в комплектацию. Металл для основания производят из специальных балок или выбранного сортамента.

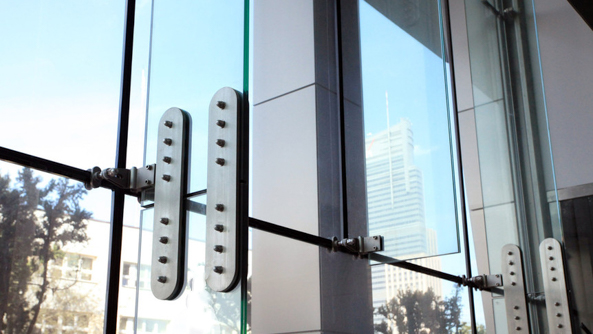

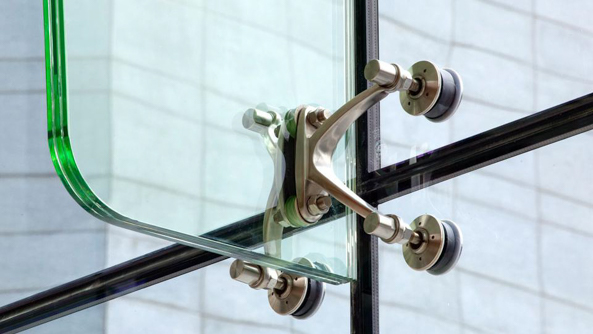

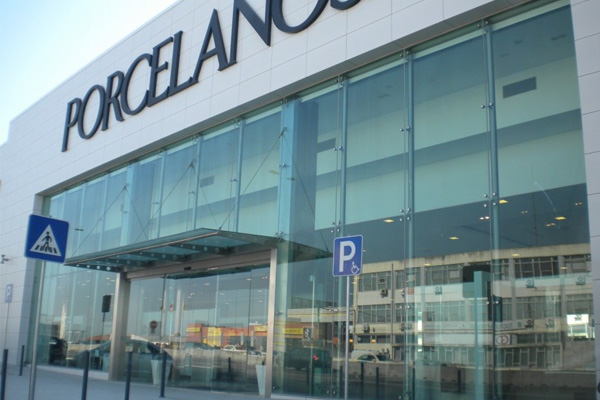

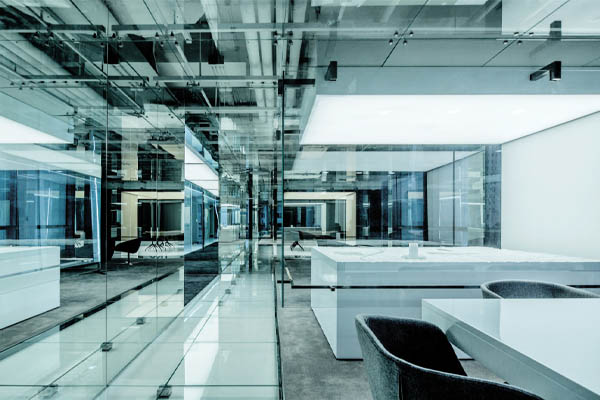

Стеклянные стойки
Стеклянные стойки

Их применяют в виде вертикальных конструкций или стоек с переходом в наклонную часть (так называемые «стропила»). Перед установкой тщательно рассчитывают допустимые нагрузки. Изделия из стекла хорошо сочетаются с металлическим каркасом и тросовой (вантовой) системой.

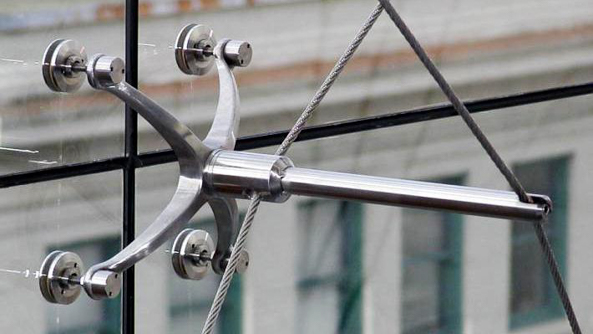

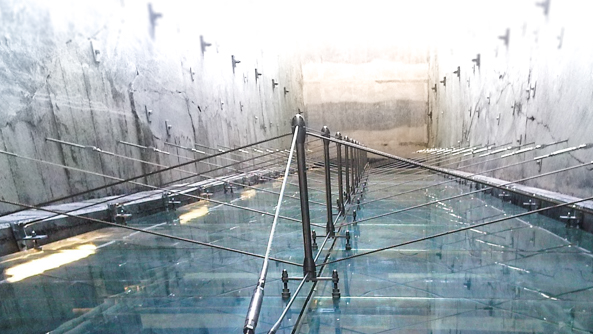

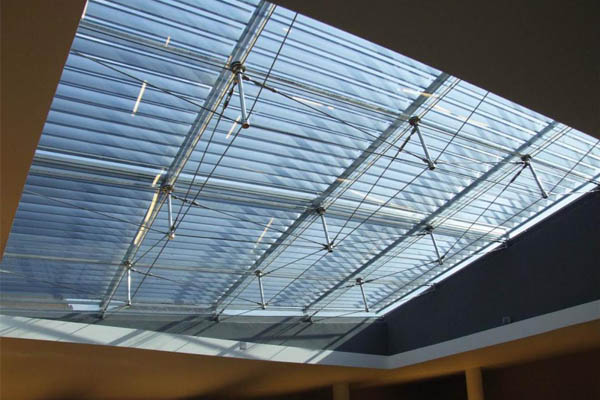

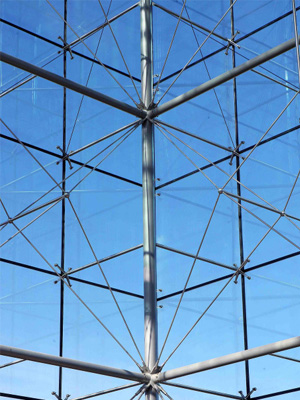

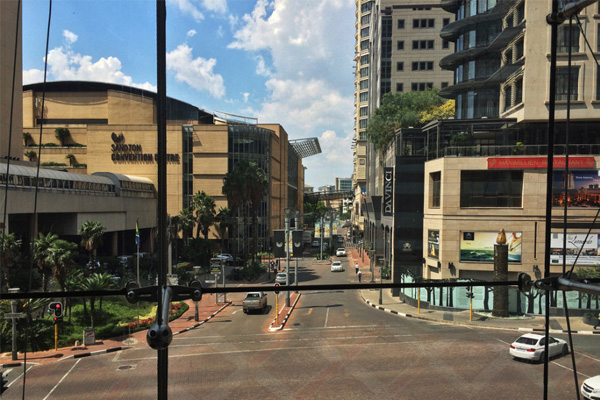

Вантовая (тросовая) система
Вантовая (тросовая) система

Наиболее дорогой вариант, в котором используется толстое закаленное стекло. Отличается сложностью проведения расчетов, непростым монтажом. Основное преимущество — элегантный внешний вид. Создается эффект парящего в воздухе фасада, т.к. крепежных элементов практически не видно. Установку вантовой конструкции планируют еще на проектной стадии: туго натянутые тросы (ванты) сильно нагружают каркас сооружения, поэтому все расчеты выполняются заранее.

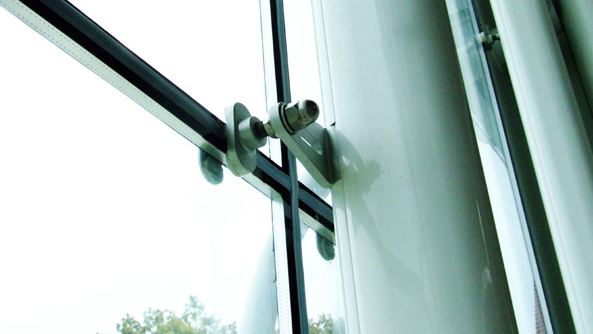

Алюминиевые стойки
Алюминиевые стойки

Позволяют выполнять остекления без промежуточного крепления. Максимальная высота изделий составляет 8 метров. Системные стойки с моментом инерции используются в Lilli Systems.

Проектировать и монтировать планарное остекление сложнее, чем создавать классический фасад. Здесь не может быть типовых решений: проект разрабатывается индивидуально для каждого объекта.

Опыт «СБК» включает остекление ряда объектов с помощью слайдерной системы и с применением Lilli Systems. Специалисты выполнят проекты любой степени сложности.
